拓撲結構設計是計算機網絡設計的基礎和起點，其重要性是顯而易見的。在任何情況下，網絡拓撲設計都是在滿足可靠性和安全性的基礎上的基礎上盡可能降低成本，減少延遲，提高鏈路利用率，安排網絡節點之間的連接，并在此基礎上形成網絡拓撲。接下來，本文將結合網絡拓撲設計，展示如何應用于20人小型辦公室局域網。
網絡拓撲結構是指利用傳輸媒體連接各種設備的物理布局，特別是計算機分布的位置以及電纜如何通過它們。在設計網絡時，我們應該根據自己的實際情況選擇正確的拓撲方法。每種拓撲都有自己的優缺點。 常見的網絡拓撲結構有五種：總線型、星型、環型、樹型和網型，其中局域網不能使用網型。
(1)案例簡介
一家小公司有20臺電腦，每臺電腦配備100/1000M網卡。已接入電話，購買打印機和傳真機進行日常辦公。為了提高辦公效率，共享資源，提升公司形象和整體競爭力，我們希望建立一個小型辦公網絡，并接入因特網。具體要求如下：
①提供網絡文件共享、打印機共享服務；
②所有計算機自動獲取IP地址配置信息；
③為企業建立網站，供內部員工和因特網用戶訪問，對外展示宣傳；
④為員工建立公共文件存儲服務，共享文件，并提供一定的存儲私人數據的空間；
⑤為企業網接入因特網。
(2)需求分析
結合上述用戶需求，辦公室網絡后需要實現以下功能：
①Windows文件共享，打印機共享；
②DHCP服務；
③WWWW服務；
④FTP服務；
⑤接入Internet。
(3)網絡拓撲結構選型
根據目前最常用的辦公室局域網網絡布線技術，我們將此次組建的局域網確定為：星形快速以太網。
具體方案是：辦公室網絡中心結點采用1000M口和4個10G口的以太網交換機。其中，1000M口連接普通計算機，因為每個人都需要訪問服務器，所以最大的網絡流量將是服務器，所以使用10G口連接服務器。服務器將為網絡提供WEB、FTP和DHCP服務。
至于互聯網接入，對于小企業，由于電話線路等通信設施，選擇使用電信部門推出ADSL加寬帶路由器接入互聯網，速度相對寬，價格相對較低，非常適合20人左右的小型辦公網絡接入互聯網。

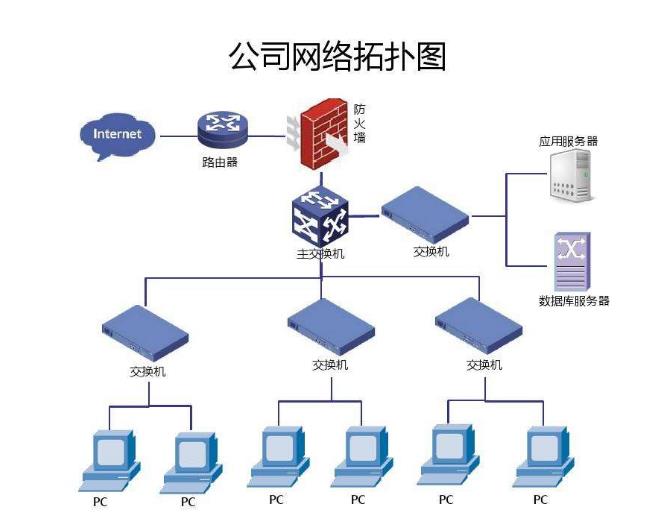

(4)網絡拓撲圖設計及解決方案
其中，傳輸介質是根據網絡技術確定的。快速以太網或千兆以太網技術通常使用光纖或雙絞線作為網絡傳輸介質。本網絡沒有室外接線，只需選擇雙絞線作為傳輸介質，其中100M選擇Cat5e（超五類）網絡跳線，連接服務器的1000M線選擇六種雙絞線，如經濟允許，可使用Cat6（六類）網絡跳線。
經過以上介紹，您應該已經知道如何利用網絡拓撲結構架設20人小型辦公局域網組網了吧。
